    A116

    A116
    A116

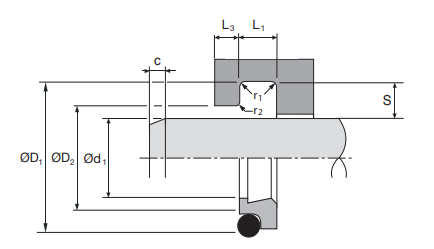

    Ugradbeni prostor A116
    Ugradbeni prostor A116
    A116
    Ugradbeni prostor A116

    Opis

    A116 je dupli brisač koji uklanja kako vanjske nečistoće s klipnjače, tako i uljni film iz brtvenog prostora.

    Najčešće se koristi u kombinaciji s brtvama klipnjače koje imaju dobro povratno transportno svojstvo (npr. S216).

    Pregled tehničkih informacija i dokumenata
    ...
    hennlich.product.login
    Na prijavu
    Pozvati korisničku podršku: +387 33 451 439
    Filter
    Filter proizvoda
    Unutrašnji prečnik ød1 [mm]
    -
    Visina ugradbenog prostora L1
    Prečnik pričvrsnog prstena øD2
    Vanjski prečnik øD1 [mm]
    -
    Broj artikla Unutrašnji prečnik ød1 (mm) Visina ugradbenog prostora L1 (mm) Prečnik pričvrsnog prstena øD2 (mm) Vanjski prečnik øD1 (mm)
    012018050-2259A16N Abstreifer Typ A116, PTFE/Bz
    12x18,8x5 (D2=13,5)
         		12 5 13,5 18,8
    014020050-2258A16N Abstreifer Typ A116, PTFE/Bz
    14x20,8x5 (D2=15,5)
         		14 5 15,5 20,8
    016022050-2259A16N Abstreifer Typ A116, PTFE/Bz
    16x22,8x5 (D2=17,5)
         		16 5 17,5 22,8
    018024050-2258A16N Abstreifer Typ A116, PTFE/Bz
    18x24,8x5 (D2=19,5)
         		18 5 19,5 24,8
    020026050-2258A16N Abstreifer Typ A116, PTFE/Bz
    20x26,8x5 (øD2=21,5)
         		20 5 21,5 26,8
    022028050-2258A16N Abstreifer Typ A116, PTFE/Bz
    22x28,8x5 (D2=23,5)
         		22 5 23,5 28,8
    022030060-2259A16N Abstreifer Typ A116, PTFE/Bz
    22x30,8x6 (øD2=23,5)
         		22 6 23,5 30,8
    025031050-2258A16N Abstreifer Typ A116, PTFE/Bz
    25x31,8x5 (øD2=26,5)
         		25 5 26,5 31,8
    025032050-2259A16N Abstreifer Typ A116, PTFE/Bz
    25,4x32,2x5 (øD2=26,9)
         		25,4 5 26,9 32,2
    028034050-2258A16N Abstreifer Typ A116, PTFE/Bz
    28x34,8x5 (øD2=29,5)
         		28 5 29,5 34,8
    030036050-2258A16N Abstreifer Typ A116, PTFE/Bz
    30x36,8x5 (øD2=31,5)
         		30 5 31,5 36,8
    032038050-2258A16N Abstreifer Typ A116, PTFE/Bz
    32x38,8x5 (øD2=33,5)
         		32 5 33,5 38,8

    Prednosti

    • Bez stick-slip efekta zahvaljujući niskom trenju
    • Univerzalna primjena zahvaljujući različitim kombinacijama materijala
    • Zahvaljujući o-prstenu sprječava prodor nečistoće i vlage preko dna utora
    • O-prsten kompenzira manje otklone klipnjače

    Područja primjene

    Kombinacijom različitih materijala moguće je podesiti kako primjenu za visoke brzine klipnjače, tako i za visoku efikasnost brisanja.

    Montaža

    Od približno Ø 30 mm klipnjače A116 se može uklapati u zatvorene utore: najprije o-prsten postaviti bez uvrtanja u dno utora, a plastični dio lagano ovalno deformisati, aksijalno otvoriti i ravnomjerno ugraditi u utor po cijelom obodu.

    Ako se ne može izbjeći deformacija u obliku bubrega, ne praviti oštre pregibe. Obratiti pažnju na ispravnu orijentaciju montaže brtve i brisaće ivice. Na kraju brisač ručno ili pomoću tankog konusnog trna kalibrisati.

    Kod primjene duplih brisača može doći do porasta pritiska između brisača i brtve klipnjače. Zbog toga preporučujemo otvor za rasterećenje pritiska ispred duplog brisača.
