    A117

    A117
    A117

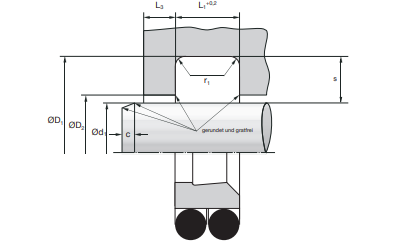

    Ugradbeni prostor A117
    Ugradbeni prostor A117
    A117
    Ugradbeni prostor A117

    Opis

    A117 je dupli brisač koji uklanja kako vanjske nečistoće s klipnjače, tako i uljni film iz brtvenog prostora.

    Najčešće se koristi u kombinaciji s brtvama klipnjače koje imaju dobro povratno transportno svojstvo (npr. S216).


    Pregled tehničkih informacija i dokumenata
    ...
    hennlich.product.login
    Na prijavu
    Pozvati korisničku podršku: +387 33 451 439
    Filter
    Filter proizvoda
    Unutrašnji prečnik ød1 [mm]
    -
    Prečnik pričvrsnog prstena øD2
    Vanjski prečnik øD1 [mm]
    -
    Visina ugradbenog prostora L1
    Broj artikla Unutrašnji prečnik ød1 (mm) Prečnik pričvrsnog prstena øD2 (mm) Vanjski prečnik øD1 (mm) Visina ugradbenog prostora L1 (mm)
    012019042-2259A17N Abstreifer, Typ A117, PTFE/Bz
    12x19,6x4,2 mit 2 NBR-O-Ringen
         		12 13 19,6 4,2
    014021042-2258A17N Abstreifer, Typ A117, PTFE/Bz
    14x21,6x4,2 mit 2 FPM-O-Ringen
         		14 15 21,6 4,2
    016023042-2258A17N Abstreifer, Typ A117, PTFE/Bz
    16x23,6x4,2 mit 2 FPM-O-Ringen
         		16 17 23,6 4,2
    018025042-2258A17N Abstreifer, Typ A117, PTFE/Bz
    18x25,6x4,2 mit 2 FPM-O-Ringen
         		18 19 25,6 4,2
    020027042-2258A17N Abstreifer, Typ A117, PTFE/Bz
    20x27,6x4,2 mit 2 FPM-O-Ringen
         		20 21 27,6 4,2
    022029042-2258A17N Abstreifer, Typ A117, PTFE/Bz
    22x29,6x4,2 mit 2 FPM-O-Ringen
         		22 23 29,6 4,2
    025032042-2258A17N Abstreifer, Typ A117, PTFE/Bz
    25x32,6x4,2 mit 2 FPM-O-Ringen
         		25 26 32,6 4,2
    028035042-2258A17N Abstreifer, Typ A117, PTFE/Bz
    28x35,6x4,2 mit 2 FPM-O-Ringen
         		28 29 35,6 4,2
    030037042-2258A17N Abstreifer, Typ A117, PTFE/Bz
    30x37,6x4,2 mit 2 FPM-O-Ringen
         		30 29 37,6 4,2
    032039042-2258A17N Abstreifer, Typ A117, PTFE/Bz
    32x39,6x4,2 mit 2 FPM-O-Ringen
         		32 33 39,6 4,2
    035042042-2258A17N Abstreifer, Typ A117, PTFE/Bz
    35x42,6x4,2 mit 2 FPM-O-Ringen
         		35 36 42,6 4,2
    036043042-2258A17N Abstreifer, Typ A117, PTFE/Bz
    36x43,6x4,2 mit 2 FPM-O-Ringen
         		36 37 43,6 4,2

    Prednosti

    • Bez stick-slip efekta zahvaljujući niskom trenju
    • Univerzalna primjena zahvaljujući različitim kombinacijama materijala
    • Zahvaljujući o-prstenu sprječava prodor nečistoće i vlage preko dna utora
    • O-prstenovi kompenziraju manje otklone klipnjače
    • Mogućnost kratkotrajnog preuzimanja punog radnog pritiska, ako je most L3 dovoljno masivno izveden

    Područja primjene

    Kombinacijom različitih materijala moguće je podesiti kako primjenu za visoke brzine klipnjače, tako i za visoku efikasnost brisanja.

    Montaža

    Od približno Ø 30 mm klipnjače A117 se može uklapati u zatvorene utore: najprije o-prsten postaviti bez uvrtanja u dno utora. Plastični dio lagano ovalno deformisati, aksijalno otvoriti i ravnomjerno postaviti u utor po cijelom obodu.

    Ako se ne može izbjeći deformacija u obliku bubrega, ne praviti oštre pregibe. Obratiti pažnju na ispravnu orijentaciju montaže brtve i brisaće ivice. Na kraju brisač ručno ili pomoću tankog konusnog trna kalibrisati.

    Kod primjene duplih brisača može doći do porasta pritiska između brisača i brtve klipnjače. Zbog toga preporučujemo otvor za rasterećenje pritiska ispred duplog brisača.
