Opis
A860 je PU-metalni brisač namijenjen za presano ugrađivanje u aksijalno otvorene ugradbene prostore. Poliuretanski element je čvrsto vulkaniziran zajedno s metalnim kavezom zaštićenim od korozije, čime se postiže trajno stabilna veza bez dodatnih mehaničkih pričvrsnih elemenata. Ova konstrukcija omogućuje brzu montažu uz pomoć alata, bez demontaže okolnih dijelova.
Brisaća usna oblikovana je tako da pouzdano brtvi i kod radijalnih odstupanja klipnjače. Poliuretan pruža visoku otpornost na trošenje i abraziju, zbog čega je brisač prikladan za lahke, srednje i teške primjene. Maksimalno dopuštena klizna brzina iznosi 1,0 m/s, a temperaturno područje od -40 °C do +100 °C kod mineralnog ulja i zraka.
A860 je odobren za zrak i hidraulične tekućine pod pritiskom na bazi mineralnog ulja. Kod primjene u vodi te HFA i HFB tečnosti vrijedi ograničeno temperaturno područje od -20 °C do +50 °C. Prikladnost za HFC, HFD i druge medije potrebno je provjeriti za svaki pojedinačni slučaj.
Program brisača obuhvata prečnike klipnjača d1 od 16 do 160 mm. Serija uključuje dimenzije za tipične japanske ugradbene prostore (♢) kao i veličine prema normi ISO 6195-B.
Karakteristike
- Izvedba PU-metalni brisač za presano ugrađivanje
- Materijal brtvenog elementa Poliuretan (visoka otpornost na trošenje)
- Metalni kavez Zaštićen od korozije, zajedno vulkaniziran s PU-elementom
- Temperaturno područje -40 °C do +100 °C (mineralno ulje, zrak)
- Temperaturno područje voda/HFA/HFB -20 °C do +50 °C
- Max. klizna brzina v max. 1,0 m/s
- Norma ISO 6195-B (za označene veličine)
- Tolerancije Ø d1 f9, Ø D1 H8, L1 +0,5 / -0
- Hrapavost klizne površine Ø d1 Ra 0,1–0,4 µm, Rt max. 4 µm
- Hrapavost statičkih površina Ø D1/D2 Ra maks. 1,6 µm, Rt max. 10 µm
- Hrapavost čeone površine L1: Ra max. 3,2 µm, Rt max. 16 µm
- Ulazno skošenje C (d1 ≤ 19 mm) min. 0,5 mm
- Ulazno skošenje C (d1 > 19 mm) min. 1,0 mm
- Ugradbeni radijus r1: max. 0,4 mm
- Područje prečnika d1 16 do 160 mm
- Mediji Zrak, tečnosti pod pritiskom na bazi mineralnog ulja; HFC/HFD na upit

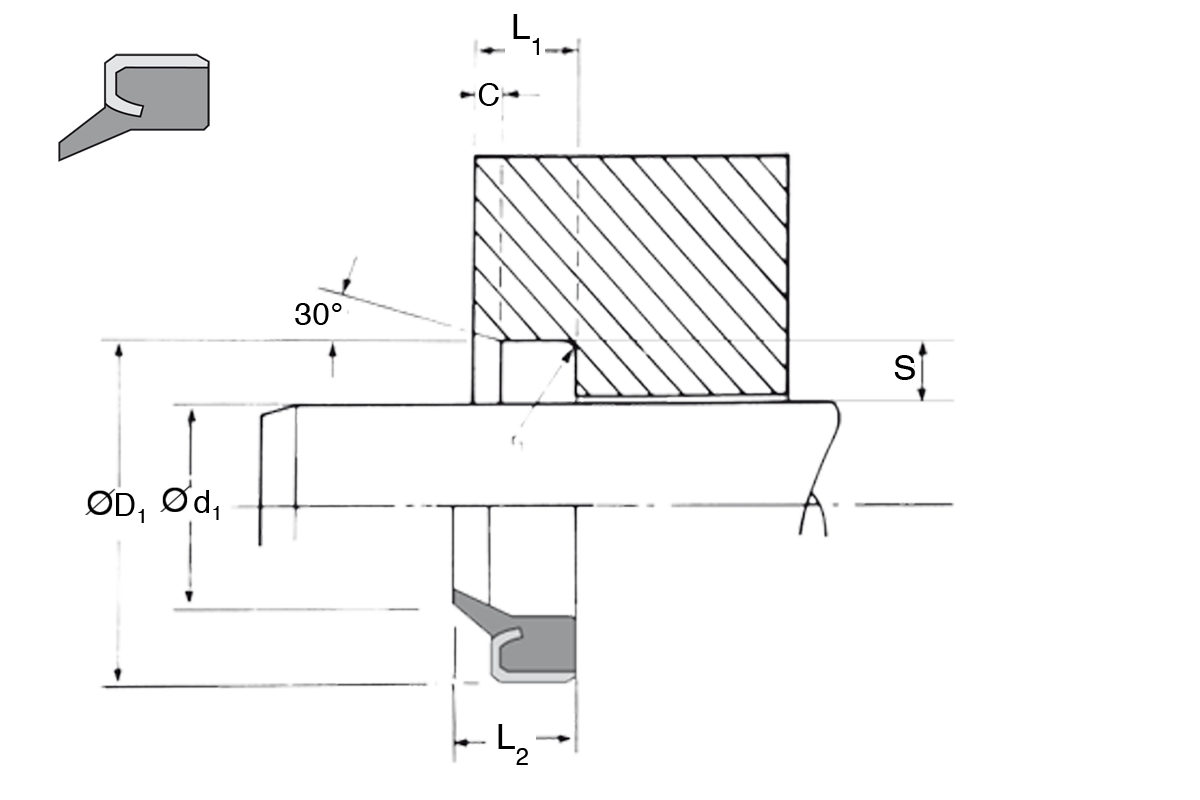

- Oznake
- d1 – prečnik klipnjače (klizna površina, tolerancija f9)
- D1 – prečnik kućišta (provrt, tolerancija H8)
- L1 – dubina ugradnje (tolerancija +0,5 / -0)
- L2 – ukupna dužina brisača
- S – debljina stijenke
Prednosti
- Usna brisača od poliuretana visoke otpornosti na trošenje sigurno ostaje u kontaktu s kliznom površinom čak i kod radijalnog odstupanja klipnjače — nema gubitka funkcije brisanja kod ekscentričnog vođenja klipnjače.
- Poliuretanski element i metalni kavez zaštićen od korozije vulkanizirani su u jednu cjelinu — spoj se ne odvaja pod djelovanjem radnih pritisaka ili vibracija.
- Metalni kavez osigurava mehaničku stabilnost u području ugradnje i sprječava aksijalno izvlačenje brisača iz kućišta.
- Prikladan za lahke, srednje i teške hidraulične primjene — jedna konstrukcija pokriva široko područje opterećenja bez potrebe za posebnim izvedbama.
- Dimenzije za ISO 6195-B i japanske ugradbene prostore dio su standardnog programa — nisu potrebni posebni dijelovi za azijske mašinske serije.
Područja primjene
Hidraulični cilindri u mobilnoj hidraulici
A860 se koristi u krakovima, rukama i podiznim cilindrima bagera i utovarivača. Dimenzije za japanske ugradbene prostore (♢) direktno pokrivaju uobičajene azijske mašinske serije.
Hidraulični cilindri u industrijskim mašinama
Prikladan za podizne, stezne i posmične cilindre u presama, alatnim mašinama i jedinicama za rukovanje, gdje se kao medij pritiska zahtijeva mineralno ulje i kontinuirani rad.
Građevinske mašine i mašine za niskogradnju
Ugradnja u cilindre ruku i kašika hidrauličnih bagera te u teleskopske potpore i podizne stubove. Brisač sprječava ulazak prljavštine, pijeska i vode u unutrašnjost cilindra.
Poljoprivredne i šumarske mašine
Primjena u podiznim sistemima, upravljačkim cilindrima i cilindrima krakova koji su izloženi promjenjivim temperaturama (-40 °C) i onečišćenjima zemljom i biljnim materijalom.
Stacionarni hidraulični agregati
Primjena na klipnjačama hidrauličnih cilindara u proizvodnim postrojenjima, gdje čisti mediji (mineralno ulje) i kontrolirane temperature omogućuju korištenje punog radnog područja do +100 °C.
Pneumatski cilindri s podmazivanjem uljnom maglom
A860 je predviđen za zrak i štiti klipnjače pneumatskih cilindara od prodora prašine i nečistoća u montažnim i rukovateljskim sistemima.
Do's and Dont's
Šta raditi:
- Brisač do montaže ostaviti u originalnom pakovanju— skladištiti na hladnom, suhom i tamnom mjestu.
- Prije montaže očistiti ugradbeni provrt i klipnjaču te provjeriti postoje li srhovi, brazde i oštećenja.
- Pri utiskivanju koristiti čahuru kako se brtveni rub brisača ne bi deformirao ili zarezao.
- Provjeriti ispravnu hrapavost površine klipnjače (Ra 0,1–0,4 µm) i toleranciju (f9).
- Kod primjene s vodom, HFA ili HFB medijima pridržavati se temperaturnog ograničenja od -20 °C do +50 °C.
- HFC, HFD i posebne medije prije primjene uskladiti s HENNLICH tehničkom službom.
Šta ne raditi:
- Brisač ne umetati ukoso ili nagnuto u provrt — zakretanje trajno oštećuje brtveni rub.
- Ne koristiti oštre alate ili odvijače pri ugradnji — poliuretan se oštećuje stvaranjem ureza.
- Ne koristiti u HFC ili HFD tečnostima bez prethodne provjere kompatibilnosti medija.
- Ne prekoračiti temperaturno područje od -40 °C do +100 °C (mineralno ulje/zrak) — iznad +100 °C poliuretan gubi dimenzijsku stabilnost.
- Ne prekoračivati trajno kliznu brzinu od 1,0 m/s.
Montaža
- Prije montaže provjeriti prihvatni provrt i uvodnu kosinu na nečistoće, metalne strugotine i oštećenja. Svi rubovi moraju biti bez srhova i dobro zaobljeni.
- Brisač ravno (bez naginjanja) umetnuti u uvodnu kosinu prihvatnog provrta. Uvodna kosina C mora iznositi najmanje 0,5 mm (d1 ≤ 19 mm), odnosno 1,0 mm (d1 > 19 mm); ulazni radijus r1 ne smije prelaziti 0,4 mm.
- Brisač ravnomjerno utisnuti pomoću odgovarajuće čahure kako se brtveni rub ne bi oštetio. Ne primjenjivati tačkasti pritisak na brtveni rub.
- Prije montaže klizne i dosjedne površine premazati čistom mašću kompatibilnom s medijem (preporučuje se: HENNLICH brtvena mast HZ103). Mast štiti brtveni rub pri prvom pokretanju od rada bez podmazivanja.
- Provjeriti klipnjaču prema zahtijevanoj hrapavosti površine: Ra 0,1–0,4 µm, Rt maks. 4 µm. Previše hrapave ili previše glatke klipnjače skraćuju vijek trajanja brisača.
Često postavljana pitanja
Do koje temperature je PU brisač A860 trajno primjenjiv?
Kod mineralnog ulja i zraka kao medija područje radne temperature iznosi od -40 °C do +100 °C. Kod vode te HFA i HFB tečnosti dopušteno područje je ograničeno na -20 °C do +50 °C. Pri višim temperaturama poliuretan gubi oblikovnu stabilnost i vijek trajanja se znatno smanjuje.
Može li se A860 koristiti s HFC ili HFD hidrauličnim tečnostima?
Prikladnost za HFC, HFD i druge posebne medije mora se provjeriti za svaki pojedinačni slučaj. U osnovi je brisač namijenjen za mineralna ulja i zrak. Kod primjene u teško zapaljivim tečnostima preporučuje se prethodno usklađivanje s tehničkom službom HENNLICH-a.
Kakvu hrapavost površine mora imati klipnjača za A860?
Klizna površina (Ø d1) mora imati hrapavost Ra 0,1–0,4 µm i Rt max. 4 µm. Previše glatke klipnjače (Ra ispod 0,1 µm) otežavaju stvaranje podmazujućeg filma i mogu uzrokovati rad bez podmazivanja; previše hrapave površine povećavaju trošenje brisaće usne.
Po čemu se A860 razlikuje od brisača bez metalnog kaveza?
Metalni kavez A860 osigurava definirani presani dosjed u provrtu za ugradnju (tolerancija H8) i sprječava aksijalno izvlačenje pod djelovanjem radnog pritiska. Čisti plastični brisači mogu se kod udara pritiska ili vibracija pomaknuti iz utora, dok je kod izvedbe A860 takvo pomicanje spriječeno oblikovnim dosjedom.
Koje ulazno skošenje je potrebno na provrtu za ugradnju?
Kod promjera klipnjače d1 ≤ 19 mm minimalno ulazno skošenje C iznosi 0,5 mm, a kod d1 > 19 mm najmanje 1,0 mm. Ulazni radijus r1 smije iznositi maksimalno 0,4 mm. Oštri rubovi mogu trajno oštetiti brisaću usnu tokom presanja.
Pokriva li A860 ugradbene prostore prema ISO 6195-B?
Da. Određene veličine iz programa A860 odgovaraju normi ISO 6195-B i u tablicama dimenzija su označene odgovarajućom oznakom. Program dodatno uključuje dimenzije za tipične japanske ugradbene prostore (♢), koji se često koriste u azijskim građevinskim mašinama i mobilnoj hidraulici.
Zašto se brisač treba utisnuti pomoću čahure, a ne izravno alatom?
Brisaća usna od poliuretana osjetljiva je na ureze i tačkasta opterećenja. Ugradbena čahura ravnomjerno raspoređuje silu na metalni kavez tako da se usna ne zareže i ne deformira trajno. To je posebno važno kod malih prečnika klipnjača, gdje brisač ima manju vodilicu u provrtu.
