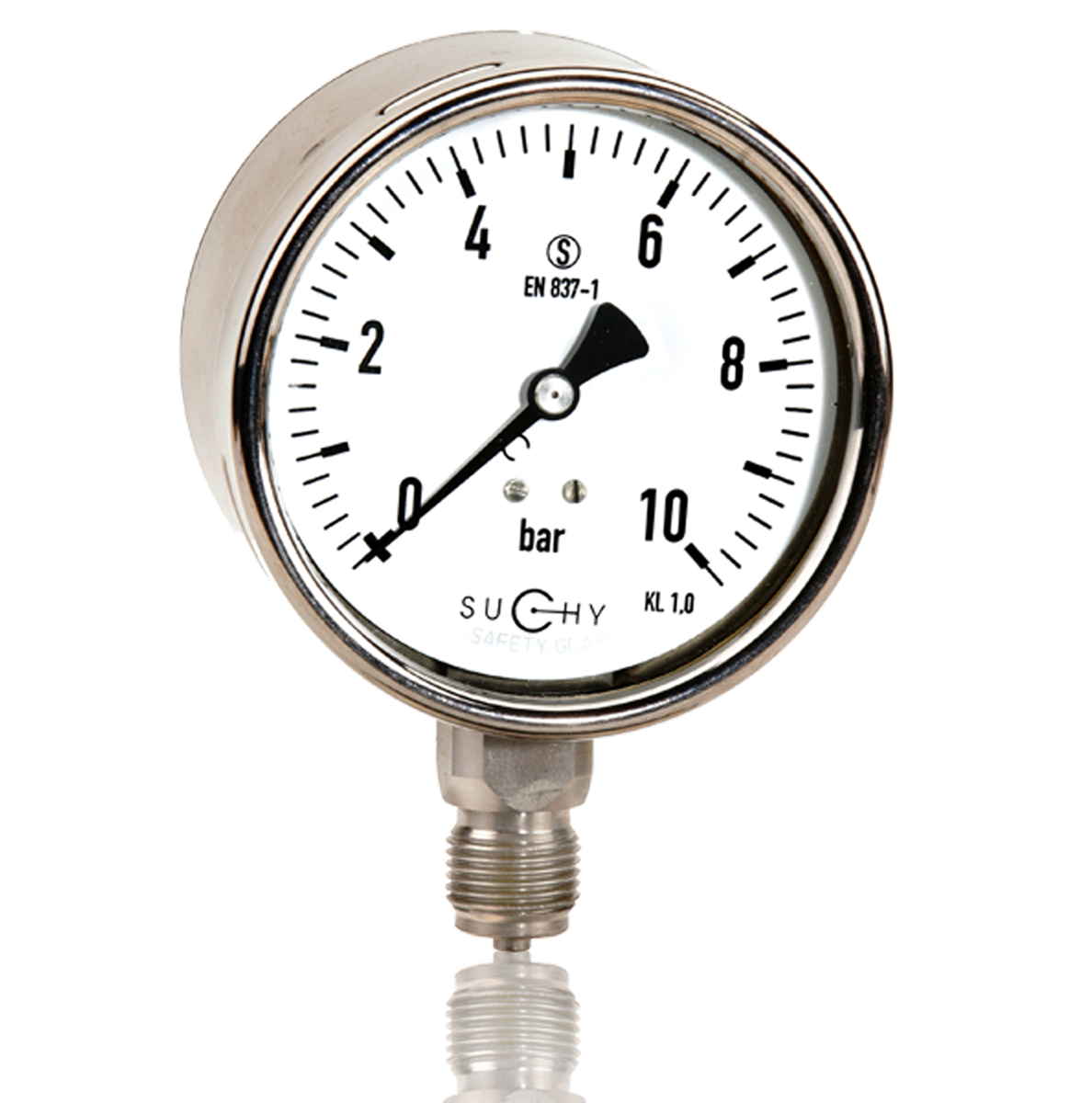

Ovi manometri kao mjerni element koriste Bourdonovu cijev.
Kućište štiti sve unutrašnje komponente manometra od mehaničkih oštećenja i prljanja, a zavisno od tipa instrumenta, izrađuje se od plastike, čelika ili CrNi-čelika (nehrđajućeg čelika).
Na mjestima mjerenja s izraženim vibracijama ili jačim pulsacijama, kućište instrumenata treba napuniti tečnošću. Time se sprječava oscilovanje Bourdonove cijevi, stabilizuje prikaz kazaljke i sam mehanizam štiti od habanja.
| Broj artikla | Materijal mjernog tijela | Temperatura okruženja do | Materijal bajonet prstena | Opseg prikaza do (bar) (Bar) | Tehnički list | Punjenje | Opseg prikaza do (mbar) (mBar) | Priključni navoj | Nominalna veličina | Položaj priključka | Vrsta zaštite | Materijal kazaljke | Materijal kućišta | Temperatura medija do (°C) | Temperatura okruženja od | Klasa tačnosti | Materijal kontrolnog prozora | Temperatura medija od (°C) | Materijal mehanizma kazaljke | Potisni priključak | Izvedba | Tip | Skala | Opseg prikaza od (bar) (Bar) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MR-1450010
Rohrfeder-Manometer Typ MR-14 50 010 0...10 bar |
Kupferlegierung | 60 | – | 10 | M 110 01 | ohne | G 1/4" | 50 | unten | – | Aluminium, schwarz | Stahl, schwarz | 60 | 0,4 | 2,5 | Plexiglas | 0,2 | Kupferlegierung | Kupferlegierung | Standardausführung | Rohrfedermanometer, MR | Aluminium weiß, Skalierung schwarz | – |
|
|
|
MR-1463004
Rohrfeder-Manometer Typ MR-14 63 004 0..4 bar |
Kupferlegierung | 60 | – | 4 | M 110 01 | ohne | G 1/4" | 63 | hinten zentrisch | – | Aluminium, schwarz | Stahl, schwarz | 60 | 0,4 | 1,6 | Plexiglas | 0,2 | Kupferlegierung | Kupferlegierung | Standardausführung | Rohrfedermanometer, MR | Aluminium weiß, Skalierung schwarz | – |
|
|
|
MR-1463802
Rohrfeder-Manometer Typ MR-14 63 802 -1..0,6 bar |
Kupferlegierung | 60 | – | 0,6 | M 110 01 | ohne | G 1/4" | 63 | hinten zentrisch | – | Aluminium, schwarz | Stahl, schwarz | 60 | 0,4 | 1,6 | Plexiglas | 0,2 | Kupferlegierung | Kupferlegierung | Standardausführung | Rohrfedermanometer, MR | Aluminium weiß, Skalierung schwarz | -1 |
|
|
|
MR-20100400
Rohrfeder-Manometer Typ MR-20 100 400 0...400 bar |
Edelstahl | 60 | Edelstahl | 400 | M 220 | Null | G 1/2" | 100 | unten | IP 54 | Aluminium, schwarz | Edelstahl | 80 | 0,25 | 1 | Instrument | 0,2 | Kupferlegierung | Kupferlegierung | Industrieausführung | Rohrfedermanometer, MR | Aluminium weiß, Skalierung schwarz | – |
|
|
|
MR-25063016
Rohrfeder-Manometer Typ MR-25 063 0...16 bar |
Kupferlegierung | 60 | – | 16 | M 210 01 | ohne | G 1/4" | 63 | hinten exzentrisch | IP 65 nach EN 60529 / IEC 529 | Aluminium, schwarz | Edelstahl | 80 | 0,25 | 1,6 | Instrumentenflachglas | 0,2 | Kupferlegierung und Neusilber | SW 14, Kupferlegierung | Industrieausführung | Rohrfedermanometer, MR | Aluminium weiß, Skalierung schwarz | – |
|
|
|
MR-25063040
Rohrfeder-Manometer Typ MR-25 063 0...40 bar |
Kupferlegierung | 60 | – | 40 | M 210 01 | ohne | G 1/4" | 63 | hinten exzentrisch | IP 65 nach EN 60529 / IEC 529 | Aluminium, schwarz | Edelstahl | 80 | 0,25 | 1,6 | Instrumentenflachglas | 0,2 | Kupferlegierung und Neusilber | SW 14, Kupferlegierung | Industrieausführung | Rohrfedermanometer, MR | Aluminium weiß, Skalierung schwarz | – |
|
|
|
MR-2563001
Rohrfeder-Manometer Typ MR-25 63 001 0...1 bar |
Kupferlegierung | 60 | – | 1 | M 210 01 | ohne | G 1/4" | 63 | hinten exzentrisch | IP 65 nach EN 60529 / IEC 529 | Aluminium, schwarz | Edelstahl | 80 | 0,25 | 1,6 | Instrumentenflachglas | 0,2 | Kupferlegierung und Neusilber | SW 14, Kupferlegierung | Industrieausführung | Rohrfedermanometer, MR | Aluminium weiß, Skalierung schwarz | – |
|
|
|
MR-2563400
Rohrfeder-Manometer Typ MR-25 63 400 0...400 bar |
Kupferlegierung | 60 | – | 400 | M 210 01 | ohne | G 1/4" | 63 | hinten exzentrisch | IP 65 nach EN 60529 / IEC 529 | Aluminium, schwarz | Edelstahl | 80 | 0,25 | 1,6 | Instrumentenflachglas | 0,2 | Kupferlegierung und Neusilber | SW 14, Kupferlegierung | Industrieausführung | Rohrfedermanometer, MR | Aluminium weiß, Skalierung schwarz | – |
|
|
|
MR-25F100-010
Rohrfeder-Manometer Typ MR-25 F100-010 0...10 bar |
Kupferlegierung | 60 | Edelstahl | 10 | M 230 01 | mit Glyzerinfüllung | G 1/2" | 100 | hinten exzentrisch | IP 65 nach EN 60529 / IEC 529 | Aluminium, schwarz | Edelstahl | 80 | 0,25 | 1,0 | Instrumentenflachglas | 0,2 | Kupferlegierung und Neusilber | SW 22, Kupferlegierung | Industrieausführung | Rohrfedermanometer, MR | Aluminium weiß, Skalierung schwarz | – |
|
|
|
MR-25F100-025
Rohrfeder-Manometer Typ MR-25 F100-010 0...25 bar |
Kupferlegierung | 60 | Edelstahl | 25 | M 230 01 | mit Glyzerinfüllung | G 1/2" | 100 | hinten exzentrisch | IP 65 nach EN 60529 / IEC 529 | Aluminium, schwarz | Edelstahl | 80 | 0,25 | 1,0 | Instrumentenflachglas | 0,2 | Kupferlegierung und Neusilber | SW 22, Kupferlegierung | Industrieausführung | Rohrfedermanometer, MR | Aluminium weiß, Skalierung schwarz | – |
|
|
|
MR-25F100006
Rohrfeder-Manometer Typ MR-25 F100-006 0...6 bar |
Kupferlegierung | 60 | Edelstahl | 6 | M 230 01 | mit Glyzerinfüllung | G 1/2" | 100 | hinten exzentrisch | IP 65 nach EN 60529 / IEC 529 | Aluminium, schwarz | Edelstahl | 80 | 0,25 | 1,0 | Instrumentenflachglas | 0,2 | Kupferlegierung und Neusilber | SW 22, Kupferlegierung | Industrieausführung | Rohrfedermanometer, MR | Aluminium weiß, Skalierung schwarz | – |
|
|
|
MR-25F100100
Rohrfeder-Manometer Typ MR-25 F100-100 0...100 bar |
Edelstahl | 60 | Edelstahl | 100 | M 230 01 | mit Glyzerinfüllung | G 1/2" | 100 | hinten exzentrisch | IP 65 nach EN 60529 / IEC 529 | Aluminium, schwarz | Edelstahl | 80 | 0,25 | 1,0 | Instrumentenflachglas | 0,2 | Kupferlegierung und Neusilber | SW 22, Kupferlegierung | Industrieausführung | Rohrfedermanometer, MR | Aluminium weiß, Skalierung schwarz | – |
|
Manometri s Bourdonovom cijevi pogodni su za sve gasovite i rijetke (niskoviskozne) medije koji ne nagrizaju materijale mjernog sistema, te ne kristalizuju i nemaju visoki viskozitet.
