Potisne opruge od opružnog čelika, obložene (1.7102)
Potisna opruga
Podaci o dimenzijama za potisne opruge

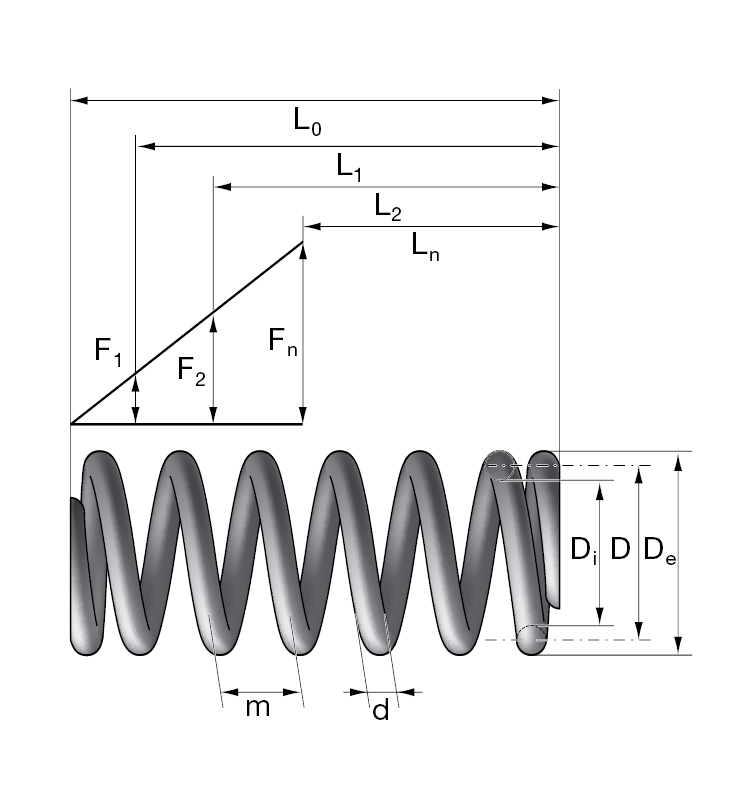

Podaci o sili i dužini za potisne opruge
Opis
Navedene potisne opruge su cilindrične zavojne opruge izrađene od okrugle žice konstantnog prečnika. Razmak između namotaja (korak) je konstantan duž ose opruge, dok su krajnji namotaji s lijeve i desne strane nalegli. Opruge imaju linearnu karakteristiku, a glavni smjer opterećenja je duž ose opruge.
Veće performanse uz manju masu i smanjen ugradbeni prostor mogu se postići primjenom visokootpornih, a samim tim i elastičnijih čelika. Međutim, upravo površina koja je najviše opterećena posebno je osjetljiva i podložna koroziji.
Primjena odgovarajućeg premaza lamelarnog cinka obezbjeđuje oprugama veoma efikasnu zaštitnu barijeru protiv korozije.
hennlich.product.login
Pozvati korisničku podršku:
+387 33 451 439
Filter
Filter proizvoda
Dužina neopterećene opruge [mm]
Konstanta opruge
Max. dozvoljeni hod opruge
Max. sila opruge [N]
Najmanja dozvoljena dužina opruge
Vanjski prečnik [mm]
Unutrašnji prečnik [mm]
Debljina žice [mm]
| Broj artikla | Dužina neopterećene opruge (mm) | Konstanta opruge (N/mm) | Max. dozvoljeni hod opruge (mm) | Max. sila opruge (N) | Najmanja dozvoljena dužina opruge (mm) | Vanjski prečnik (mm) | Materijal | Unutrašnji prečnik (mm) | Debljina žice (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|
|
83/1/1
tlacna opruga celik 1.7102 d=7 D=31,7 Lo=67 n=4,3 |
68 | 164,88 | 18,9 | 3120,1 | 49,1 | 38,7 | Federstahl vergütet 1.7102 | 24,7 | 7 |
|
|
83/1/2
tlacna opruga celik 1.7102 d=7 D=31,7 Lo=82 n=5,5 |
83 | 129,55 | 24,7 | 3202,7 | 58,3 | 38,7 | Federstahl vergütet 1.7102 | 24,7 | 7 |
|
|
83/1/3
tlacna opruga celik 1.7102 d=7 D=31,7 Lo=101 n=7 |
101 | 103,64 | 32 | 3315 | 69 | 38,7 | Federstahl vergütet 1.7102 | 24,7 | 7 |
|
|
83/1/4
tlacna opruga celik 1.7102 d=7 D=31,7 Lo=126 n=9 |
126 | 80,61 | 41,6 | 3357,3 | 84,4 | 38,7 | Federstahl vergütet 1.7102 | 24,7 | 7 |
|
|
83/1/5
tlacna opruga celik 1.7102 d=7 D=31,7 Lo=156 n=11,5 |
156 | 63,08 | 52,5 | 3310,6 | 103,5 | 38,7 | Federstahl vergütet 1.7102 | 24,7 | 7 |
|
|
83/1/6
tlacna opruga celik 1.7102 d=7 D=31,7 Lo=198 n=15 |
198 | 48,36 | 67,6 | 3271,4 | 130,4 | 38,7 | Federstahl vergütet 1.7102 | 24,7 | 7 |
|
|
85/11/1
tlacna opruga celik 1.7102 d=9 D=39,7 Lo=71 n=3,3 |
71 | 296,84 | 17,7 | 5263,4 | 53,3 | 48,7 | Federstahl vergütet 1.7102 | 30,7 | 9 |
|
|
85/11/2
tlacna opruga celik 1.7102 d=9 D=39,7 Lo=87 n=4,3 |
87 | 229,38 | 23,9 | 5474,5 | 63,1 | 48,7 | Federstahl vergütet 1.7102 | 30,7 | 9 |
|
|
85/11/3
tlacna opruga celik 1.7102 d=9 D=39,7 Lo=105 n=5,5 |
105 | 180,22 | 30 | 5412,1 | 75 | 48,7 | Federstahl vergütet 1.7102 | 30,7 | 9 |
|
|
85/11/4
tlacna opruga celik 1.7102 d=9 D=39,7 Lo=128 n=7 |
128 | 144,18 | 39,2 | 5654,6 | 88,8 | 48,7 | Federstahl vergütet 1.7102 | 30,7 | 9 |
|
|
85/11/5
tlacna opruga celik 1.7102 d=9 D=39,7 Lo=158 n=9 |
158 | 112,14 | 49,5 | 5549,8 | 108,5 | 48,7 | Federstahl vergütet 1.7102 | 30,7 | 9 |
|
|
85/11/6
tlacna opruga celik 1.7102 d=9 D=39,7 Lo=197 n=11,5 |
197 | 87,76 | 63,8 | 5601,7 | 133,2 | 48,7 | Federstahl vergütet 1.7102 | 30,7 | 9 |
|
