Potisne opruge od opružnog čelika, obložene (FK2000)
Potisna opruga
Podaci o dimenzijama za potisne opruge

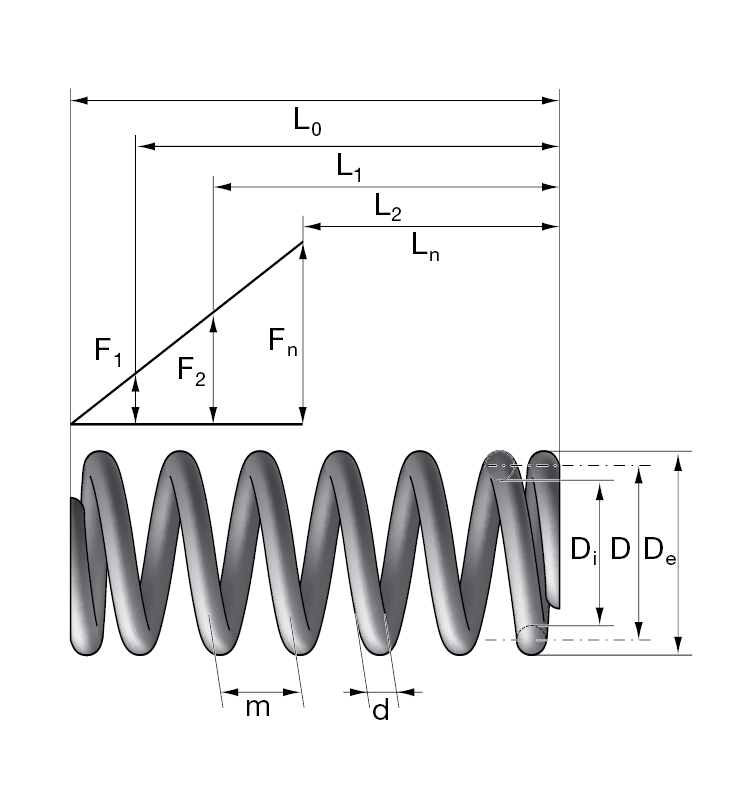

Podaci o sili i dužini za potisne opruge
Opis
Navedene potisne opruge su cilindrične zavojne opruge izrađene od okrugle žice konstantnog prečnika. Razmak između namotaja (korak) je konstantan duž ose opruge, dok su krajnji namotaji s lijeve i desne strane nalegli. Opruge imaju linearnu karakteristiku, a glavni smjer opterećenja je duž ose opruge.
Veće performanse uz manju masu i smanjen ugradbeni prostor mogu se postići primjenom visokootpornih, a samim tim i elastičnijih čelika. Međutim, upravo površina koja je najviše opterećena posebno je osjetljiva i podložna koroziji.
Primjena odgovarajućeg premaza lamelarnog cinka obezbjeđuje oprugama veoma efikasnu zaštitnu barijeru protiv korozije.
hennlich.product.login
Pozvati korisničku podršku:
+387 33 451 439
Filter
Filter proizvoda
Najmanja dozvoljena dužina opruge
Max. sila opruge [N]
Vanjski prečnik [mm]
Debljina žice [mm]
Unutrašnji prečnik [mm]
Max. dozvoljeni hod opruge
Konstanta opruge
Dužina neopterećene opruge [mm]
| Broj artikla | Najmanja dozvoljena dužina opruge (mm) | Max. sila opruge (N) | Vanjski prečnik (mm) | Debljina žice (mm) | Unutrašnji prečnik (mm) | Materijal | Max. dozvoljeni hod opruge (mm) | Konstanta opruge (N/mm) | Dužina neopterećene opruge (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|
|
81/55/1
tlacna opruga celik 1.7102 d=6,3 D=22,9 Lo=47 n=3,5 |
38 | 3254,4 | 29,2 | 6,3 | 16,6 | Hochleistungsfederstahl | 9 | 360,74 | 47 |
|
|
81/55/2
tlacna opruga celik 1.7102 d=6,3 D=22,9 Lo=57 n=4,5 |
44,9 | 3399,6 | 29,2 | 6,3 | 16,6 | Hochleistungsfederstahl | 12,1 | 280,57 | 57 |
|
|
81/55/3
tlacna opruga celik 1.7102 d=6,3 D=22,9 Lo=70 n=3,5 |
53,9 | 3513,4 | 29,2 | 6,3 | 16,6 | Hochleistungsfederstahl | 16,1 | 217,68 | 70 |
|
|
81/55/4
tlacna opruga celik 1.7102 d=6,3 D=22,9 Lo=87 n=7,5 |
65,6 | 3602,7 | 29,2 | 6,3 | 16,6 | Hochleistungsfederstahl | 21,4 | 168,34 | 87 |
|
|
81/55/5
tlacna opruga celik 1.7102 d=6,3 D=22,9 Lo=107 n=9,5 |
79,4 | 3666,9 | 29,2 | 6,3 | 16,6 | Hochleistungsfederstahl | 27,6 | 132,9 | 107 |
|
|
81/55/6
tlacna opruga celik 1.7102 d=6,3 D=22,9 Lo=126 n=11,5 |
93,2 | 3598,9 | 29,2 | 6,3 | 16,6 | Hochleistungsfederstahl | 32,8 | 109,79 | 126 |
|
|
81/55/7
tlacna opruga celik 1.7102 d=6,3 D=22,9 Lo=155 n=14,5 |
113,9 | 3575,7 | 29,2 | 6,3 | 16,6 | Hochleistungsfederstahl | 41,1 | 87,07 | 155 |
|
|
81/66/1
tlacna opruga celik 1.7102 d=6,3 D=24,8 Lo=49 n=3,5 |
38 | 3130,3 | 31,1 | 6,3 | 18,5 | Hochleistungsfederstahl | 11 | 284,01 | 49 |
|
|
81/66/2
tlacna opruga celik 1.7102 d=6,3 D=24,8 Lo=60 n=4,5 |
44,9 | 3339,2 | 31,1 | 6,3 | 18,5 | Hochleistungsfederstahl | 15,1 | 220,9 | 60 |
|
|
81/66/3
tlacna opruga celik 1.7102 d=6,3 D=24,8 Lo=73 n=5,8 |
53,9 | 3280,3 | 31,1 | 6,3 | 18,5 | Hochleistungsfederstahl | 19,1 | 171,39 | 73 |
|
|
81/66/4
tlacna opruga celik 1.7102 d=6,3 D=24,8 Lo=91 n=7,5 |
65,6 | 3366,7 | 31,1 | 6,3 | 18,5 | Hochleistungsfederstahl | 25,4 | 132,54 | 91 |
|
|
81/66/5
tlacna opruga celik 1.7102 d=6,3 D=24,8 Lo=112 n=9,5 |
79,4 | 3410,2 | 31,1 | 6,3 | 18,5 | Hochleistungsfederstahl | 32,6 | 104,64 | 112 |
|
