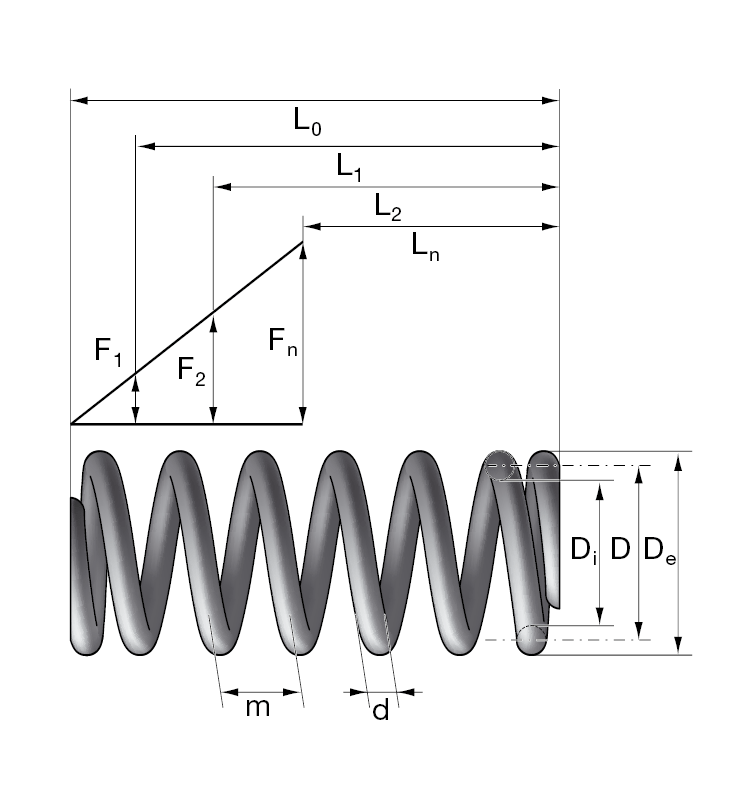

Navedene potisne opruge su cilindrične zavojne opruge izrađene od okrugle žice konstantnog prečnika. Razmak između namotaja (korak) je konstantan duž ose opruge, dok su krajnji namotaji s lijeve i desne strane nalegli. Opruge imaju linearnu karakteristiku, a glavni smjer opterećenja je duž ose opruge. Naše standardne potisne opruge proizvode se u skladu sa zahtjevima kvaliteta za hladno oblikovane potisne opruge prema DIN 2095, klasa 1.
Opružni sklopovi su pogodni za kratkoročna privremena rješenja ili kao zaštita od izvijanja crijeva ili kablova.
| Broj artikla | Unutrašnji prečnik (mm) | Materijal | Vanjski prečnik (mm) | Dužina neopterećene opruge (mm) | Debljina žice (mm) | Konstanta opruge (N/mm) | Max. dozvoljeni hod opruge (mm) | Najmanja dozvoljena dužina opruge (mm) | Max. sila opruge (N) | |
|---|---|---|---|---|---|---|---|---|---|---|
|
40/1
Druckfedernstrang FSt 1.1200 d=0,5 De=3 Lo=1000 m=0,96 |
2 | Federstahl 1.1200 EN 10270-1 | 3 | 1000 | 0,5 | – | – | – | – |
|
|
40/1/1
tlacna opruga celik 1.1200 |
2 | Federstahl 1.1200 EN 10270-1 | 3 | 4,4 | 0,5 | 11,66 | 1,3 | 3,1 | 15,6 |
|
|
40/1/2
tlacna opruga celik 1.1200 |
2 | Federstahl 1.1200 EN 10270-1 | 3 | 6,1 | 0,5 | 7,42 | 1,9 | 4,2 | 14,3 |
|
|
40/1/3
tlacna opruga celik 1.1200 |
2 | Federstahl 1.1200 EN 10270-1 | 3 | 8,7 | 0,5 | 4,8 | 2,9 | 5,8 | 13,7 |
|
|
40/1/4
tlacna opruga celik 1.1200 |
2 | Federstahl 1.1200 EN 10270-1 | 3 | 12 | 0,5 | 3,26 | 3,9 | 8,1 | 12,9 |
|
|
40/1/5
tlacna opruga celik 1.1200 |
2 | Federstahl 1.1200 EN 10270-1 | 3 | 17,5 | 0,5 | 2,21 | 6,1 | 11,4 | 13,5 |
|
|
40/2
Druckfedernstrang FSt 1.1200 d=0,5 De=3,7 Lo=1000 m=1,33 |
2,7 | Federstahl 1.1200 EN 10270-1 | 3,7 | 1000 | 0,5 | – | – | – | – |
|
|
40/2/1
tlacna opruga celik 1.1200 d=0,5 D=3,2 Lo=5,5 n=3,5 |
2,7 | Federstahl 1.1200 EN 10270-1 | 3,7 | 5,5 | 0,5 | 5,56 | 2,4 | 3,1 | 13,6 |
|
|
40/2/2
tlacna opruga celik 1.1200 d=0,5 D=3,2 Lo=7,9 n=5,5 |
2,7 | Federstahl 1.1200 EN 10270-1 | 3,7 | 7,9 | 0,5 | 3,54 | 3,7 | 4,2 | 13,2 |
|
|
40/2/3
tlacna opruga celik 1.1200 d=0,5 D=3,2 Lo=11,5 n=8,5 |
2,7 | Federstahl 1.1200 EN 10270-1 | 3,7 | 11,5 | 0,5 | 2,29 | 5,7 | 5,8 | 13 |
|
|
40/2/4
tlacna opruga celik 1.1200 d=0,5 D=3,2 Lo=16 n=12,5 |
2,7 | Federstahl 1.1200 EN 10270-1 | 3,7 | 16 | 0,5 | 1,56 | 7,9 | 8,1 | 12,4 |
|
|
40/2/5
tlacna opruga celik 1.1200 d=0,5 D=3,2 Lo=23,5 n=18,5 |
2,7 | Federstahl 1.1200 EN 10270-1 | 3,7 | 23,5 | 0,5 | 1,05 | 12,1 | 11,4 | 12,7 |
|
