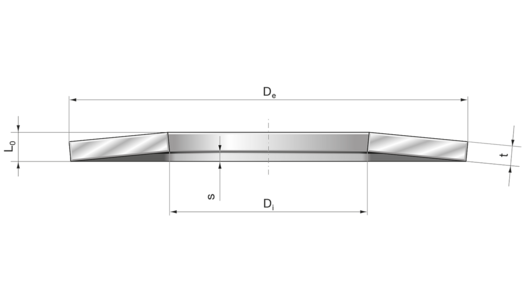

    Podaci o dimenzijama za tanjiraste opruge
    Podaci o dimenzijama za tanjiraste opruge
    Tanjirasta opruga
    Podaci o dimenzijama za tanjiraste opruge

    Opis

    Velika sila – mali prostor za ugradnju

    U ponudi HENNLICH tehnike opruga, tanjiraste opruge od opružnog čelika predstavljaju odlično rješenje za sve primjene u kojima je potrebno ostvariti velike sile u ograničenom prostoru za ugradnju. Ove specijalne opruge izdvajaju se svojim ravnim, tanjirastim oblikom, koji omogućava izradu kompaktnog, ali veoma snažnog opružnog rješenja.

    Višenamjenska primjena u opružnim stubovima

    Tanjiraste opruge mogu se koristiti ne samo pojedinačno, već i fleksibilno kombinovati u opružnim stubovima:

    • istim smjerom slaganja postiže se povećanje sile opruge,
    • naizmjeničnim smjerom slaganja povećava se hod opruge, a karakteristika opruge se fino podešava.

    Ova mogućnost kombinovanja čini ih posebno pogodnim za sisteme sa dinamičkim i statičkim opterećenjima.

    Pregled tehničkih informacija i dokumenata
    ...
    hennlich.product.login
    Na prijavu
    Pozvati korisničku podršku: +387 33 451 439
    Filter
    Filter proizvoda
    Ugradbena visina [mm]
    -
    Unutrašnji prečnik [mm]
    -
    Vanjski prečnik [mm]
    -
    Debljina [mm]
    -
    Broj artikla Ugradbena visina (mm) Unutrašnji prečnik (mm) Vanjski prečnik (mm) Debljina (mm)
    0060/01 Tellerfeder Federstahl
    6-3.2-0.30-0.45
         		0,45 3,2 6 0,3
    0080/01 Tellerfeder Federstahl
    8-3.2-0.20-0.40
         		0,4 3,2 8 0,2
    0080/02 Tellerfeder Federstahl
    8-3.2-0.30-0.55
         		0,55 3,2 8 0,3
    0080/03 Tellerfeder Federstahl
    8-3.2-0.40-0.60
         		0,6 3,2 8 0,4
    0080/04 Tellerfeder Federstahl
    8-3.2-0.50-0.70
         		0,7 3,2 8 0,5
    0080/05 Tellerfeder Federstahl Reihe C
    8-4.2-0.20-0.45
         		0,45 4,2 8 0,2
    0080/06 Tellerfeder Federstahl Reihe B
    8-4.2-0.30-0.55
         		0,55 4,2 8 0,3
    0080/07 Tellerfeder Federstahl Reihe A
    8-4.2-0.40-0.60
         		0,6 4,2 8 0,4
    0100/01 Tellerfeder Federstahl
    10-3.2-0.30-0.65
         		0,65 3,2 10 0,3
    0100/02 Tellerfeder Federstahl
    10-3.2-0.40-0.70
         		0,7 3,2 10 0,4
    0100/03 Tellerfeder Federstahl
    10-3.2-0.50-0.75
         		0,75 3,2 10 0,5
    0100/04 Tellerfeder Federstahl
    10-4.2-0.40-0.70
         		0,7 4,2 10 0,4

    Prednosti

    • Izuzetno velika sila uz malu visinu ugradnje
    • Kompakt konstrukcija, rješenje koje štedi prostor
    • Fleksibilno kombinovanje u opružnim stubovima (u istom ili naizmjeničnom smjeru)
    • Izdržljiv opružni čelik za pouzdane performanse
    • Širok izbor dimenzija prema industrijskim standardima

    Područja primjene

    Tanjiraste opruge od opružnog čelika najčešće se primjenjuju u sljedećim oblastima:

    • Alatne mašine: obezbjeđivanje konstantne sile stezanja kod držača alata i steznih elemenata.
    • Vijčani spojevi: osiguranje protiv popuštanja uslijed termičkog širenja ili vibracija.
    • Mašinogradnja: primjena u spojnicama vratila, kočionim sistemima i ventilima za ograničenje pritiska.
    • Ležajni sklopovi: aksijalno prednaprezanje kotrljajnih ležajeva radi tihog rada bez buke.

    Do's and Dont's

    • Materijal: kvalitetni opružni čelik (u zavisnosti od debljine Ck67 ili 51CrV4)
    • Standard: proizvodnja prema DIN 2093 (MSZ 10110)
    • Površinska obrada: cink-fosfatirana i nauljena (standardna zaštita od korozije)
    • Temperaturni opseg: od -15 °C do +120 °C (standardna izvedba)
    • Dimenzije: širok izbor prema unutrašnjem prečniku (di), vanjskom prečniku (De) i debljini (t)

    Montaža

    Tanjirasta opruga se opterećuje u aksijalnom pravcu. Njena specifičnost je u tome što se odnos između hoda opruge i sile opruge može široko podešavati slaganjem opruga (serijski, paralelno ili kombinovano).

    Ove opruge imaju stabilnu karakteristiku, a zahvaljujući dimenzionisanju prema standardu DIN 2093, ponašanje opružnog stuba može se precizno proračunati, čime se izbjegava preopterećenje mehaničkih sistema.
